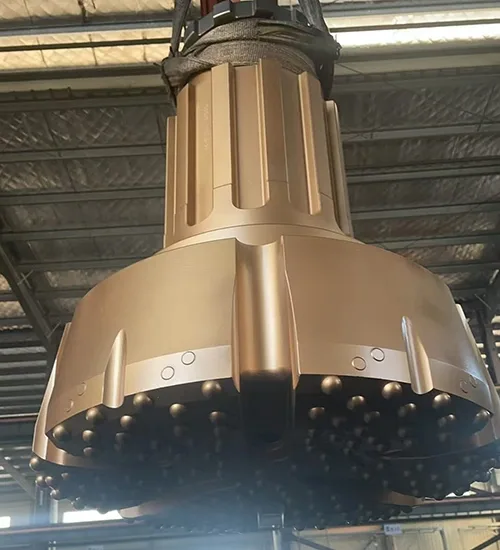

Taillants Fond de Trou Grand Diamètre
- Plage de diamètres de forage applicable : 305–1200 mm
- Profils de face : face plate, face convexe, face concave, face double rangée de pastilles, face centre creux
- Types de pastilles : sphériques, semi-balistiques, balistiques, pointues, plates
Formulaire de demande
Applications typiques

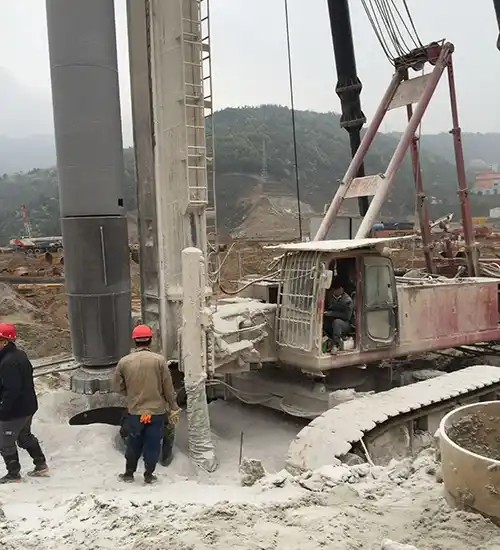

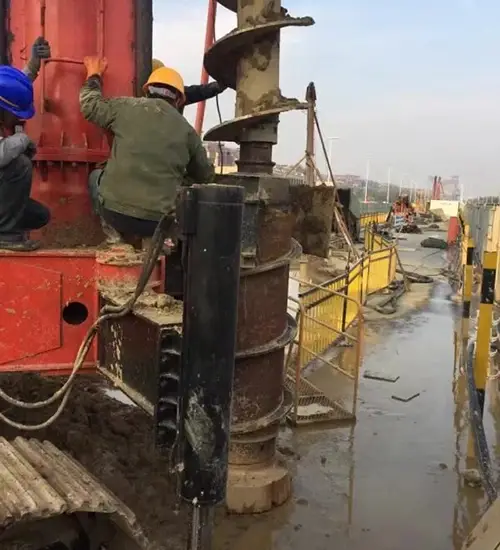

Installation encastrée de pieux préfabriqués, pieux CFA (tarière continue) ancrés dans la roche, pieux forés en formations rocheuses.

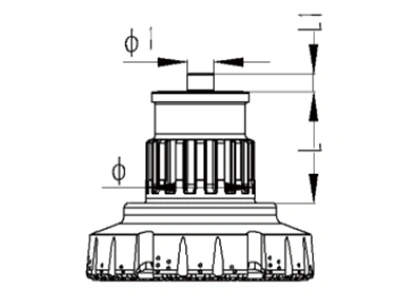

Spécifications techniques
| Modèle | |
|
|
|
|
| Longueur (L) | 260 mm | 258 mm | 324 mm | 321 mm | 355.8 mm |
| Diamètre (Ø) | 67 mm | 82.5 mm | 102 mm | 118 mm | 164.5 mm |
| Longueur (L1) | 54 mm | 54.5 mm | 53 mm | 57 mm | 60.3 mm |
| Diamètre (Ø1) | 26 mm | 32 mm | 36.4 mm | 41 mm | 56 mm |
| Nombre de cannelures | 8 | 8 | 8 | 8 | 8 |
| Diamètre recommandé | 105-130 mm | 135-152 mm | 155-190 mm | 203-254 mm | 245-305 mm |
| Emmanchement | DHD112 / NUMA120 / SD12 / QL120 | NUMA125 / M140 | NUMA180 | NUMA240 | NUMA280 |
Principaux avantages
- Corps de taillant haute résistance: fabriqué en acier allié haute résistance, offrant une bonne tenue aux chocs et aux contraintes élevées en forage.
- Contrôles non destructifs (CND): contrôle par ultrasons et ressuage magnétique du corps afin de détecter d’éventuels défauts de matériau ou de forge.
- Pastilles carbure surdimensionnées: pastilles de plus grand diamètre pour augmenter la résistance à l’usure et améliorer la capacité de fragmentation.
- Usinage CNC de précision: garantit la précision dimensionnelle, la qualité d’assemblage et la constance de fabrication.
- Jupe renforcée: conception spécifique à haute résistance et bonne ténacité pour assurer la stabilité sous charges d’impact et de couple élevées.
- Conception amortie des cannelures: interface intégrant des éléments de dissipation des chocs, réduisant la fatigue et prolongeant la durée d’utilisation des cannelures.
