Manchons d'Accouplement pour Marteau Hors Trou

Outils de Forage Rocheux

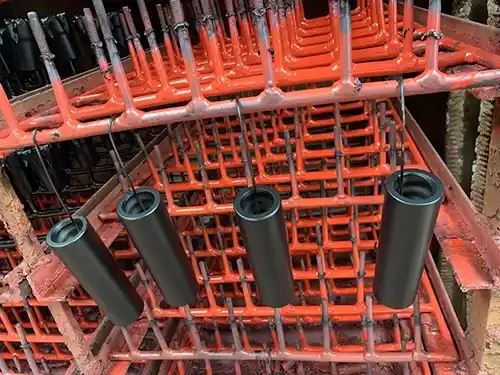

Manchons d'Accouplement pour Marteau Hors Trou

Types de filetage : filetage R, filetage T
Matériau : acier allié à teneur moyenne en carbone

Formulaire de demande

Téléchargements

Applications typiques

Exploitation minière souterraine, travaux de construction et de fondation, construction routière et infrastructures.

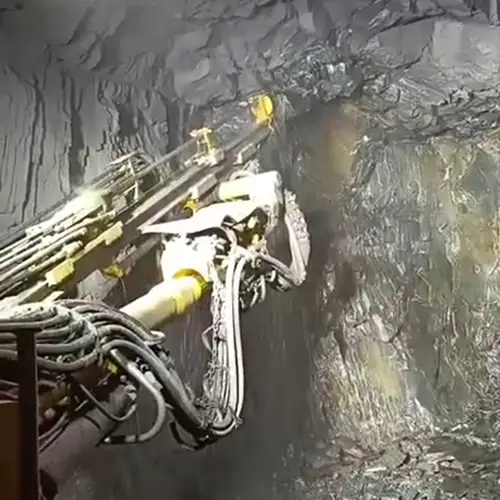

Exploitation minière souterraine

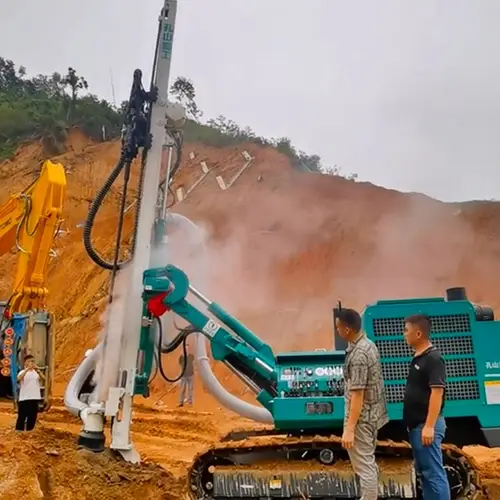

Forage de pieux et fondations

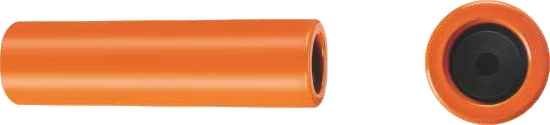

Spécifications techniques

Modèle	Filetage A	Filetage B	Diamètre extérieur		Longueur		Poids, kg
Modèle	Filetage A	Filetage B	mm	pouce	mm	pouce	Poids, kg
R32-R25 COUPLING SLEEVE	R32	R25	45	1 3/4''	170	6 57/64''	1
R32-R28 COUPLING SLEEVE	R32	R28	45	1 3/4''	170	6 57/64''	0.95
R38-R65 COUPLING SLEEVE	R38	R65	55	2 5/32''	180	7 1/8''	1.85
T38-R32 COUPLING SLEEVE	T38	R32	55	2 5/32''	180	7 1/8''	2
T38-R38 COUPLING SLEEVE	T38	R38	55	2 5/32''	190	7 33/64''	1.85
R38-R38 COUPLING SLEEVE	R38	R38	55	2 5/32''	170	6 57/64''	1.7
T38-T38 COUPLING SLEEVE	T38	T38	55	2 5/32''	190	7 33/64''	1.95
T45-T45 COUPLING SLEEVE	T45	T45	63	2 15/32''	210	8 17/67''	3.1
T45-T45 COUPLING SLEEVE	T45	T45	66	2 19/32''	210	8 17/67''	3.5
T51-T51 COUPLING SLEEVE	T51	T51	72	2 7/8''	235	9 1/4''	5.2
T51-T51 COUPLING SLEEVE	T51	T51	76	3''	235	9 1/4''	5.7

Produits relatifs
Autres produits

Plus

Foreuses Foreuses de surface modulaires pour mines, fondations et puits d’eau. Adaptées au DTH, à l’ancrage et aux pieux solaires, disponibles en versions diesel, électrique ou bi-énergie. Contactez-nous.

Compresseurs d’Air Compresseurs d’air pour forage, mines et construction. Gamme incluant compresseurs diesel portables, électriques mobiles et compresseurs à vis électriques fixes, assurant une alimentation en air stable et efficace. Contactez-nous.

Comment commander le manchon d’accouplement approprié ?

Lors de la commande d’un manchon d’accouplement, les informations suivantes doivent être fournies : le type de filetage aux deux extrémités du manchon et son diamètre extérieur. Ces paramètres doivent correspondre aux spécifications de filetage et aux diamètres extérieurs des composants de forage à connecters

Quelle est la fonction d’un manchon d’accouplement ?

Les manchons d’accouplement remplissent les fonctions suivantes dans les systèmes de forage à marteau hors trou :

Connexion des tiges de forage : les filetages aux deux extrémités du manchon correspondent à ceux des tiges à raccorder, et le diamètre extérieur du manchon correspond au diamètre des tiges afin d’assurer un bon alignement et une transmission efficace du couple.
Connexion de différents composants de forage : les manchons permettent également de relier les tiges de forage aux adaptateurs de queue (shank adapters) ou aux taillants, afin d’intégrer des composants avec différents types de filetage dans un même système de forage.
