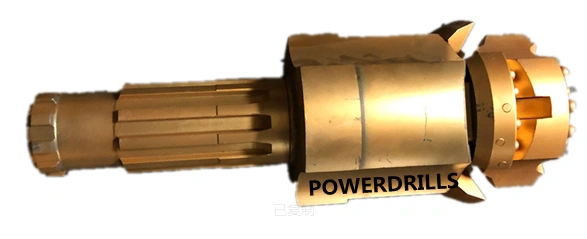

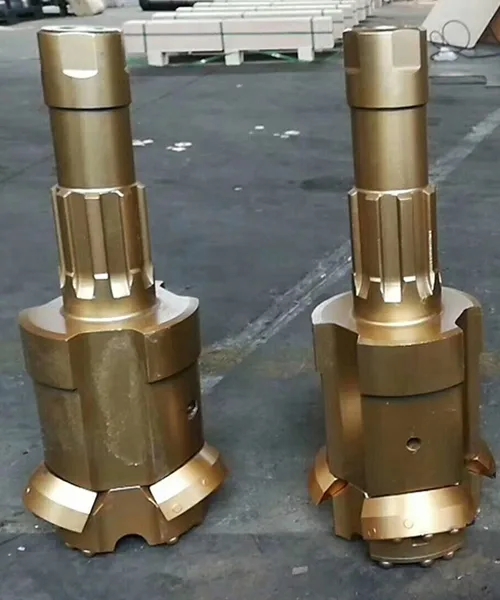

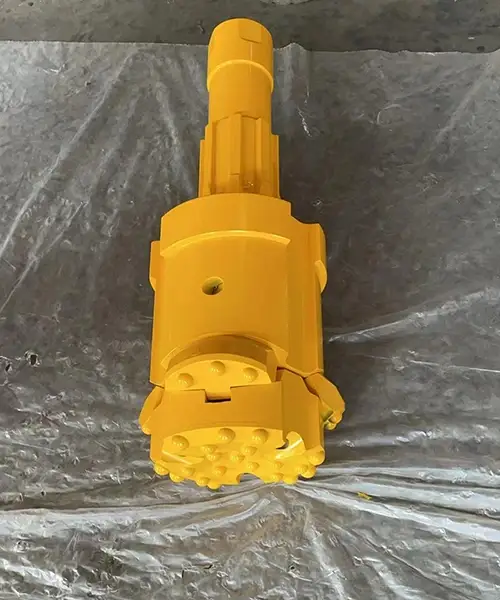

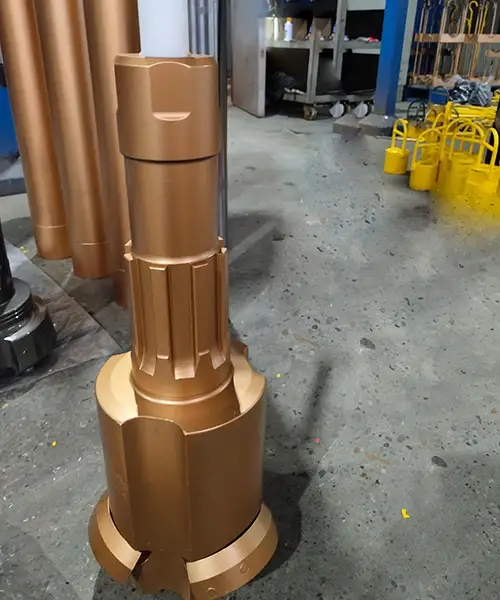

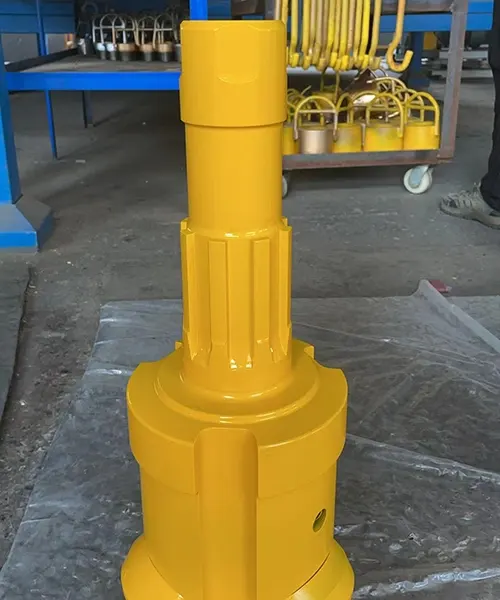

Système de Tubage Concentrique à Mâchoires

Le système concentrique à trois ailettes est adapté aux formations meubles à moyennement dures telles que l’argile, les sables mouvants, les petits graviers et les roches fortement altérées (f ≤ 3).

Il est principalement utilisé pour le forage en mort-terrain dans les projets de puits d’eau, câbles d’ancrage et applications similaires.

Formulaire de demande
Téléchargements
Applications typiques

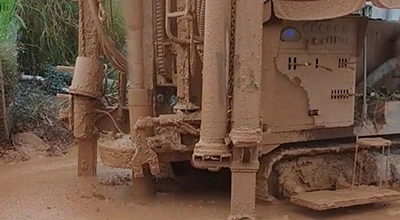

Forage de puits d’eau
Forage de puits d’eau

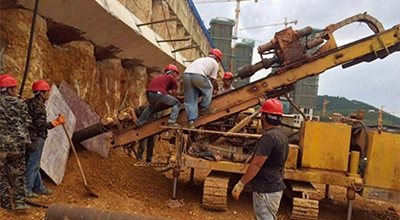

Travaux d’ancrage
Travaux d’ancrage
Spécifications techniques
Spécifications techniques
Modèle Ø extérieur du tubage, mm Ø intérieur du tubage, mm Épaisseur, mm Ø max. du dispositif de guidage, mm Ø d’alésage, mm Ø min. du sabot de tubage, mmmm Nombre de blocs Marteau DTH Poids, kg
ODEX 85 108 94 7 92 117 86 85 3.5'' 10
ODEX 90 114 101 6.5 99 125 91 90 3.5'' 12
ODEX 98 127 108 9.5 106 138 99.5 98 3.5'' 14
ODEX 115 146 125 10 123.5 155 117 115 4'' 25
ODEX 140 168 148 10 146 180 138 136 5'' 37
168 153 7.5 146 185 142.5 141 5'' 38
ODEX 145 178 158 10 156 192 148 146 5'' 42
ODEX 152 183 163 10 161 196 153 151 5'' 6'' 46/50
ODEX 165 194 174 10 172 206 162 160 6“ 58
194 181 6.5 179 206 170 168 6“ 62
ODEX 190 219 199 10 196 237 187 185 6“ 72
219 207 6 205 237 192 190 6“ 74
ODEX 208 245 225 10 222 263 210 208 8'' 106
ODEX 240 273 253 10 251 305 241 239 8'' 132
273 257 8 255 305 241 239 8'' 134
ODEX 280 325 304 10.5 302 350 282 280 8'' 10'' 12'' 205/220/240
Autres spécifications disponibles sur demande.
Avantages clés
  • Le taillant pilote central assure un excellent guidage. Par rapport aux autres systèmes, la déviation du forage est fortement réduite. Même des tubages en acier mince ou en PVC peuvent être utilisés en toute sécurité, diminuant considérablement le risque de rupture.
  • Les trois mâchoires d’alésage sont positionnées sur le même plan horizontal, garantissant une fragmentation sur toute la circonférence et réduisant significativement les risques de coincement.
  • Les mâchoires coulissent sur un rail vertical. Même si du sable ou des déblais pénètrent entre les mâchoires et le taillant pilote, les vibrations du forage facilitent leur évacuation rapide et limitent les incidents de blocage.
