Tubes de Forage Fond de Trou
  • Tubes de Forage Fond de Trou
  • Tubes de Forage Fond de Trou
  • Tubes de Forage Fond de Trou
  • Tubes de Forage Fond de Trou

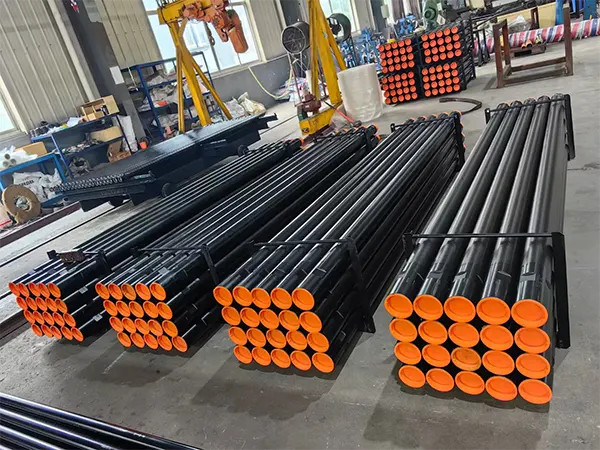

Tubes de Forage Fond de Trou

  • Diamètre du tube : 3"–7"
  • Longueur : 1–12 m
  • Matériau des raccords : acier allié 42CrMo
  • Matériau du corps : acier R780
  • Procédé de soudage : soudage par friction
  • Types de filetage : filetages API standard disponibles ; conceptions spéciales sur demande
Formulaire de demande
Téléchargements
Applications typiques

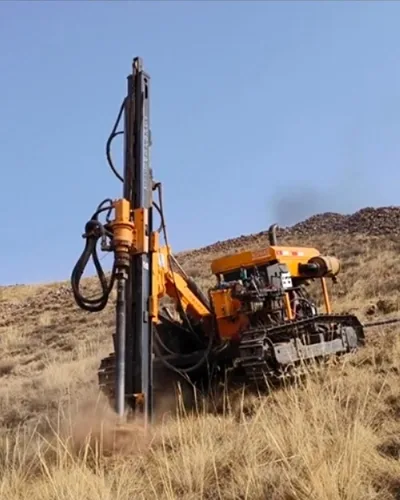

Exploitation minière à ciel ouvert
Exploitation minière à ciel ouvert

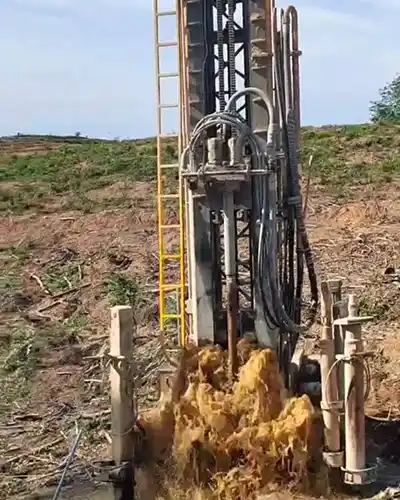

Forage de puits
Forage de puits

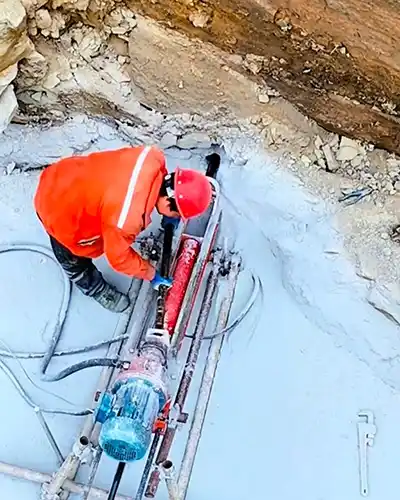

Stabilisation et soutènement de talus
Stabilisation et soutènement de talus

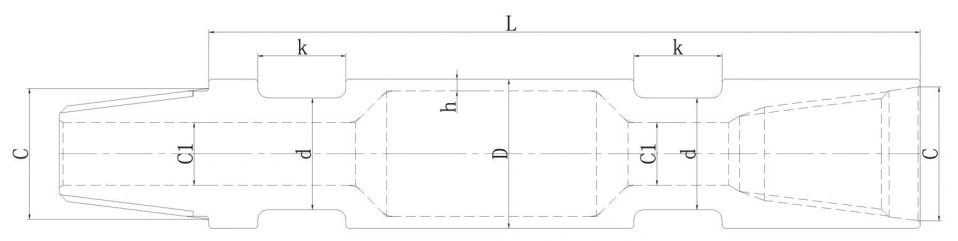

Spécifications techniques
Spécifications techniques
D h C C1 d k L
Diamètre extérieur Épaisseur de paroi Type de filetage Diamètre intérieur Méplats de clé Longueur
73 mm (3'') 6.5 mm API 2 3/8'' REG 32 mm 157 mm 45 mm 1000-9000 mm
8.5 mm API 2 3/8'' REG 32 mm 157 mm 45 mm 1000-9000 mm
89 mm (3 1/2'') 6.5 mm API 2 3/8'' REG 32 mm 70 mm 45 mm 1000-9000 mm
8.5 mm API 2 3/8'' REG 32 mm 57 mm 45 mm 1000-9000 mm
6.5 mm NC26 40 mm 70 mm 45 mm 1000-9000 mm
8.5 mm NC26 40 mm 70 mm 45 mm 1000-9000 mm
102 mm (4'') 6.5 mm API 3 1/2'' REG 45 mm 83 mm 51 mm 1000-9000 mm
8.5 mm API 3 1/2'' REG 45 mm 83 mm 51 mm 1000-9000 mm
6.5 mm NC31 45 mm 83 mm 51 mm 1000-9000 mm
8.5 mm NC31 45 mm 83 mm 51 mm 1000-9000 mm
114 mm (4 1/2'') 6.5 mm API 3 1/2'' REG 45 mm 95 mm 51 mm 1000-9000 mm
8.5 mm API 3 1/2'' REG 45 mm 95 mm 51 mm 1000-9000 mm
6.5 mm NC38 60 mm 95 mm 51 mm 1000-9000 mm
8.5 mm NC38 60 mm 95 mm 51 mm 1000-9000 mm
127 mm (5'') 8.5 mm API 3 1/2'' REG 45 mm 108 mm 51 mm 1000-9000 mm
8.5 mm NC38 60 mm 108 mm 51 mm 1000-9000 mm
133 mm (5 1/4'') 10 mm API 3 1/2'' REG 45 mm 114 mm 51 mm 1000-9000 mm
146 mm (5 3/4'') 10 mm API 4 1/2'' REG 60 mm 127 mm 55 mm 1000-9000 mm
168 mm (6 5/8'') 10 mm NC50 60 mm 149 mm 55 mm 1000-9000 mm
178 mm (7'') 10 mm API 4 1/2'' REG 60 mm 159 mm 55 mm 1000-9000 mm
Performances & Configuration
  • Corps du tube: fabriqué en acier sans soudure R780 de haute qualité, adapté aux opérations de forage en conditions géologiques complexes et exigeantes. Il offre un équilibre entre résistance mécanique, tenue à la fatigue et stabilité en cours de forage.
  • Raccords (tool joints): réalisés en acier allié haute résistance 42CrMo, offrant de bonnes caractéristiques de résistance, de ténacité et d’aptitude au traitement thermique. Ce matériau est couramment utilisé pour les raccords d’outils de forage, outils de repêchage et outillages lourds, et convient aux applications de forage profond jusqu’à 2 000 m.
