Système de Tubage Concentrique à Blocs Coulissants

Outils de Forage Rocheux

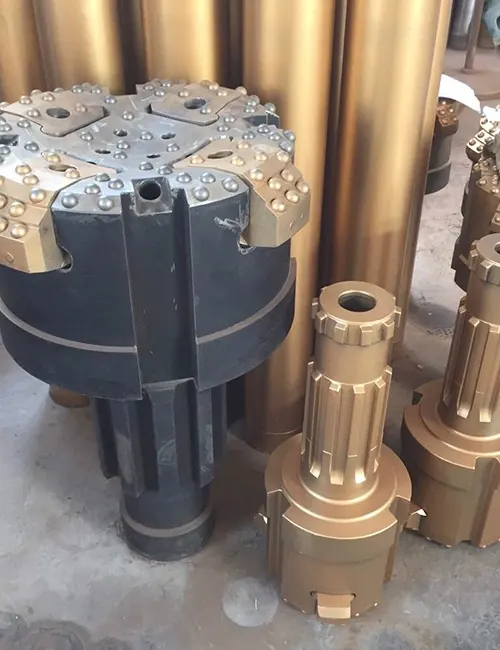

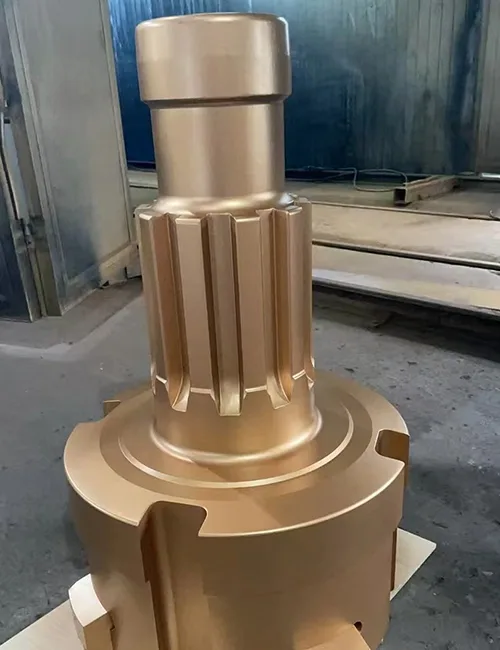

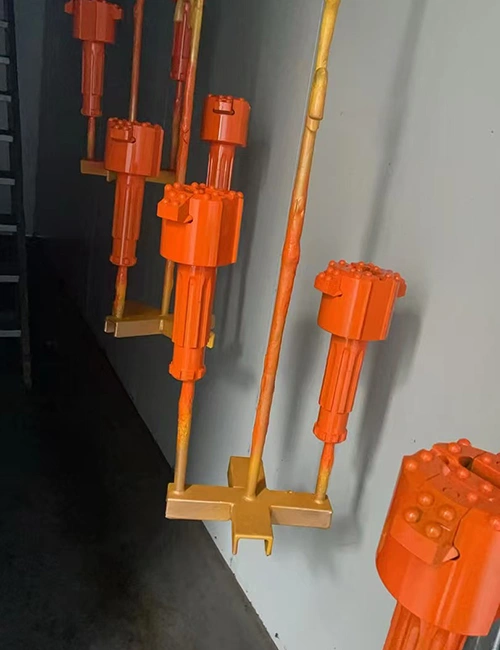

Système de Tubage Concentrique avec Blocs

La face arrière des blocs coulissants est conçue avec une géométrie de guidage, facilitant l’extraction et assurant une récupération fluide.
Les blocs présentent un grand angle incliné dans le sens de rotation, améliorant la stabilité globale du forage.
Le manchon de tubage est fabriqué dans un matériau de qualité supérieure à celui du tubage et soumis à un traitement thermique pour garantir une connexion fiable.
Le sabot de tubage est traité thermiquement afin d’augmenter significativement sa durée de vie.
Les blocs coulissants et le système de verrouillage sont renforcés pour offrir d’excellentes performances mécaniques.

Formulaire de demande

Applications typiques

Projets de pieux de fondatios, stabilisation de talus et projets de forage de grand diamètre.

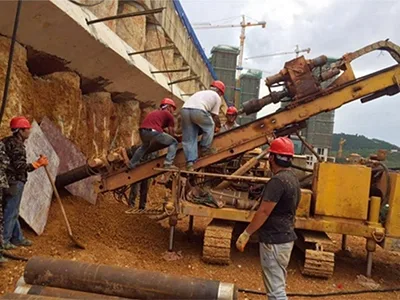

Stabilisation de talus

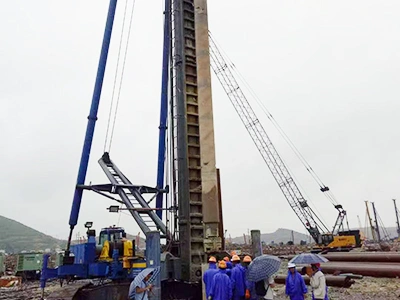

Fondations sur pieux

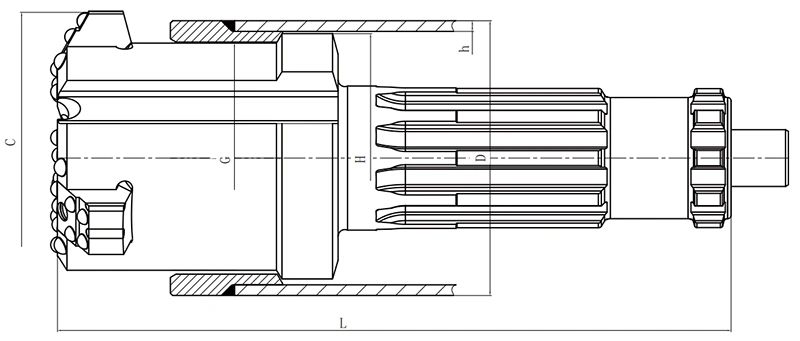

Spécifications techniques

Modèle	Ø ext. tubage (mm)	Ø int. tubage (mm)	Épaisseur (mm)	Ø max. pilote (mm)	Ø taillant annulaire (mm)	Ø max. taillant standard (mm)	Nb de blocs	Marteau DTHMarteau DTH	Poids (kg)
Modèle	D	Ø int. tubage (mm)	h	H	C	G	Nb de blocs	Marteau DTHMarteau DTH	Poids (kg)
T185	219	199	10	196	234	185	3	6''	61
T210	245	225	10	222	260	210	3	8''	88
T240	273	253	10	251	305	240	3	8''	97
T280	325	305	10	302	346	282	3	8'' ou 10''	115
T305	355	335	10	332	376	305	3	12''	214
T360	406	382	12	380	432	360	4	12''	254
T412	460	436	12	434	485	412	4	14''	415
T432	480	454.6	12.7	450	505	432	4	14''	415
T454	508	482.6	12.7	479	534	454	4	18''	630
T510	560	534.6	12.7	530	590	510	4	18''	730
T551	610	584.6	12.7	582	639	551	4	18''	895
T600	660	632	14	628	684	600	4	18'' ou 24''	946
T645	711	679	16	675	741	645	4	24''	1210
T694	762	730	16	726	800	694	4	24''	1595
T750	813	781	16	776	845	752	6	24''	2436
T850	914	882	16	878	966	850	6	28''	2756
T950	1016	984	16	980	1060	956	6	28''	3076

(Pour les marteaux inférieurs à 14'', les séries Atlas Copco DHD sont généralement utilisées. Pour les marteaux de 14'' et plus, les séries NUMA sont recommandées. Compatibilité avec d’autres marteaux DTH pneumatiques possible sur demande.)

Produits relatifs
Autres produits

Plus

Foreuses Foreuses de surface modulaires pour mines, fondations et puits d’eau. Adaptées au DTH, à l’ancrage et aux pieux solaires, disponibles en versions diesel, électrique ou bi-énergie. Contactez-nous.

Compresseurs d’Air Compresseurs d’air pour forage, mines et construction. Gamme incluant compresseurs diesel portables, électriques mobiles et compresseurs à vis électriques fixes, assurant une alimentation en air stable et efficace. Contactez-nous.

Pourquoi choisir un système de tubage à blocs coulissants ?

Lorsque de grands diamètres de forage sont requis et que les outils conventionnels ne répondent pas aux exigences techniques.
Dans les projets de pieux en terrains durs et complexes (cavités karstiques, variations de dureté).
Solution plus économique que les systèmes concentriques pour les grands diamètres.

Quels sont les avantages des systèmes de tubage à blocs coulissants ?

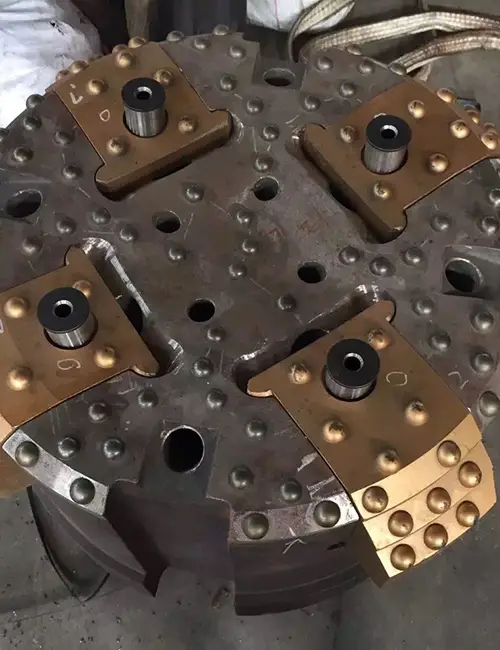

La face inférieure complète est équipée d’inserts en carbure, ce qui améliore considérablement la capacité de fragmentation primaire de la roche. Les blocs coulissants prolongés sont également entièrement garnis d’inserts en carbure, assurant une fragmentation efficace le long de la paroi du forage et permettant d’obtenir des vitesses de pénétration relativement élevées.
