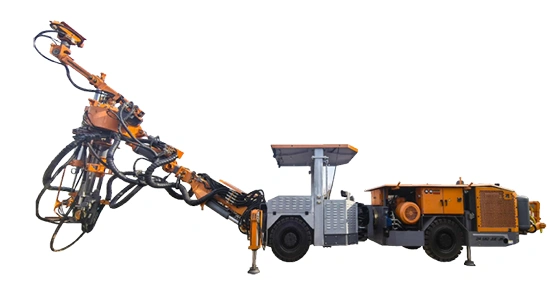

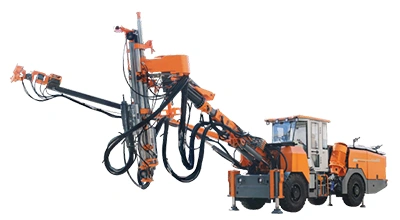

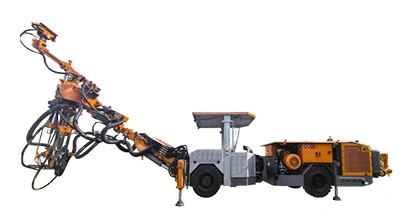

Boulonneuse Souterraine
Équipement de boulonnage souterrain pour le forage et l’installation de boulons d’ancrage en travaux souterrains
Formulaire de demande
| Modèle | | | |
| Zone de couverture de forage (L × H) | 7.2 x 6.3 m | 7.5 x 7 m | 19.2 x 13.3 m |
| Section minimale de galerie pour passage (L × H) | 2 x 2 m | 2.5 x 2.8 m | 3.1 x 4.3 m |
| Plage de diamètre de forage | Ø 32-51 mm | Ø 32-51 mm | Ø 41-89 mm |
| Longueur totale du bras d’avance | 2900 mm | 3100 / 2900 mm | 6086 mm |
| Tige de forage | R32 * 2175 mm | R32 * 2375 / 2175 mm | T38-H35-R32 * 4035 mm |
| Profondeur des trous de boulonnage | 1900 mm | 2100 / 1900 mm | 4050 mm |
| Nombre de boulons | 9 + 1 | 9 + 1 | 8 + 1 |
| Dimensions (L x l x H) | 10 800 x 1900 x 1674 mm | 10 700 x 1900 x 2700 mm | 16 230 x 2800 x 3590 / 4390 mm |
| Rayon de braquage | Intérieur : R 2890 mm / Extérieur : R 6000 mm | Intérieur : R 2890 mm / Extérieur : R 6000 mm | Intérieur : R 4900 mm / Extérieur : R 8470 mm |
| Poids | ≤ 12.5 t | ≤ 15 t | ≤ 34 t |
| Vitesse de déplacement | 11.5 / 5.6 km/h | 12 / 4.5 km/h | Avant : 29 / 7.8 km/h / Arrière : 10.4 km/h |
| Moteur diesel norme Chine IV | Yuchai YCF36100-T480 / 74 kW (100 HP) | Cummins B3.9CS4-C110 / 81 kW (110 HP) | Cummins B5.9-CS4-175C / 129 kW (175 HP) |
| Moteur diesel norme Chine III | Yuchai YC4DK100-T301 / 73.5 kW (100 HP) | Cummins QSB3.9-C100 / 74 kW (100 HP) | Cummins QSB5.9-C170-30 / 125 kW (170 HP) |
| Puissance du marteau perforateur | 11 kW | 11 kW | 20 kW |
| Fréquence d’impact | 100 Hz | 100 Hz | 60 Hz |
| Puissance moteur électrique | 55 kW | 45 kW | 55 kW |
| Tension moteur électrique | 380 V | 380 V | 380 V |
